《喷涂硬质聚氨酯泡沫塑料》(GB/T202192006)国家标准适用于建筑物隔热用现场喷涂施工的硬质聚氨酯泡沫塑料,不适用于单组分湿气固化材料。

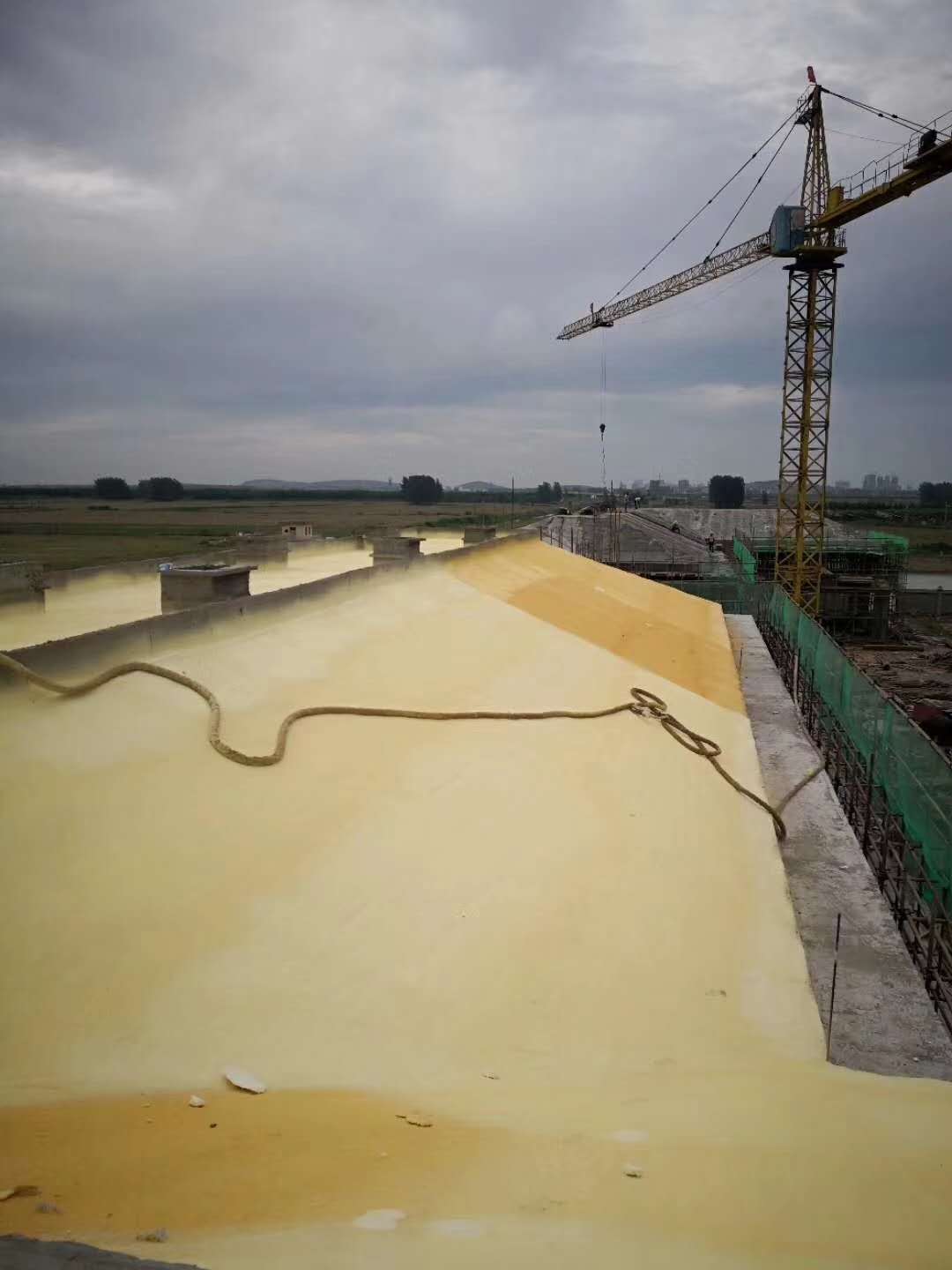

喷涂硬质聚氨酯泡沫塑料是由多异氰酸酯和多元醇液体原料及添加剂经化学反应,通过喷涂工艺现场成型的一类闭孔型泡沫塑料产品。产品根据使用状况,可分为非承载面层和承载面层两类产品。I类为暴露或不暴露于大气中的无载荷隔热面,例如墙体隔热、屋顶隔热及其仅需要类似自体支撑的用途;Ⅱ类为仅需承受人员行走的主要暴露于大气的负载隔热面,例如屋面隔热或其他类似可能遭受温升和需要耐压缩蠕变的用途。
喷涂硬质聚氨酯泡沫塑料产品的技术要求如下。
(1)物理性能
形成产品的聚氨酯喷涂体系,其液态组分的每一个包装容器都应清楚地标明是异氰酸酯组分还是多元醇组分,此外,还应标明生产企业名称,产品名称、产品标记、商标或牌号,批号和(或)制造日期,包装单元中的净质量,关于原料的安全处理和使用的安全知识,国家惯例所要求的其他信息等内容。
产品的物理性能应符合表1-1的要求
表1-1喷涂硬质聚氨酯泡沫塑料的物理性能(GB/T20219—2006）
| 项目 | 性能指标 | ||
| Ⅰ类 | Ⅱ类 | ||
| 压缩强度或形变10%的压缩应力/kPa | ≥100 | ≥200 | |
| 初始热导率/[w/(m.k)] | 平均温度10℃ | ≤0.020 | ≤0.020 |
| 平均温度23℃ | ≤0.022 | ≤0.022 | |
| 老化热导率/[w/(m.k)] | 10℃平均温度,制造后3~6个月 | ≤0.024 | ≤0.024 |
| 23℃平均温度,制造后3~6个月 | ≤0.026 | ≤0.026 | |
| 水蒸气透过率/[ng/(Pa·m·s)] | 23℃,相对湿度0~50% | 1.5~4.5 | 1.5~4.5 |
| 38℃,相对湿度0~88.5% | —— | 2.0~6.0 | |
| 尺寸稳定性/% | (-25±3)℃,48h | -1.5~0 | -1.5~0 |
| (70±2)℃,相对湿度905)%,48h | ±4 | ±4 | |
| (100±2)℃C,48h | ±3 | ±3 | |
| 闭孔率/% | ≥85 | ≥90 | |
| 黏结强度试验 | 泡沫体内部破坏 | ||
| 80℃和20kPa压力下48h后压缩蠕变/% | —— | ≤5 | |
①必要时供需双方可根据涂层性能商定较高的要求值。
②喷涂聚氨酯的绝热性能随发泡剂种类、温度、湿度、厚度和时间的变化而变化。表中所列初始热导率值是在GB/T20219-2006标准6.5规定条件下对新喷制样品的要求。该值仅用于制定材料规范,并不反映建筑物现场条件下的实际保温性能(参见标准附录B)
(2)燃烧性能
产品无论是否有涂层或盖面层,都应符合使用场所的防火等级要求
(3)特殊要求
特殊应用的要求由供需双方协商确定。
